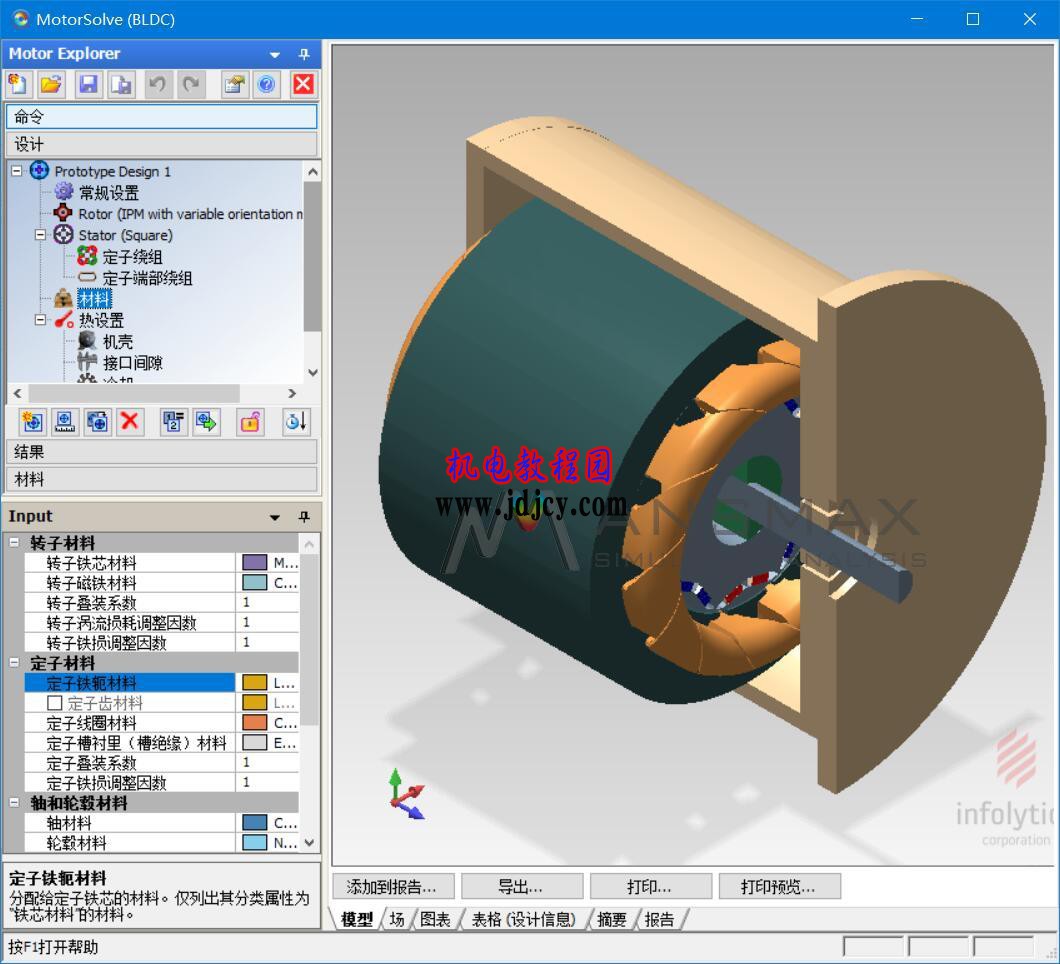

电机设计软件 MotorSolve 5.1无安装限制非5.01支持Win10


下载附件

2017-5-5 21:53 上传

MotorSolve 5.1 新功能介绍

        本文主要在DCM模块，接口能力，新增模板，中文界面以及发展趋势方面进行了一定的介绍。其中，DCM模板在四个方面进行了改进，VHDL接口能力和Simulink接口能力大大提升，中文界面进一步更新等等，下面是具体的介绍。

一、DCM模块-大改进

• 添加磁路设计功能Sizing
• 增加斜槽功能
• 快速分析-“电流驱动”
• 用户可以控制超前角的数量来进行非线性的分析，借以提升求解速度



二、接口能力提升

VHDL接口

• 可以从BLDC中导出VHDL模型，同时支持线性和非线性选项，同时考虑铁损
• IM模块的VHDL模型，也可以考虑铁损
• 重建SRM的VHDL模型，大幅度提升精度



Simulink接口

• 提升simulink接口的性能和稳定性
• 增加了两个新的转子模板
• 优化了BDC模块的breadloaf模板的参数



三、新版本发展趋势

• 支持32位和64位
• MotorSolve 5.1提供了一个过渡期，将来版本只提供64位版本，64位版本提供了更好的内存和求解速度
• 电磁方案和振动分析紧密结合



四、振动噪声分析

        电机噪声。气隙中产生的径向力引起电机振动，从而向外辐射噪声；径向力可以通过径向力密度或者径向磁密来求得，motorsolve可以提取该数据，间接的对比出不同方案的振动情况。

• 径向磁密，用于求解振动噪声的径向力
• 力密度用于振动噪声的计算



五、电机方案快速寻优

为实现电机设计目标，motorsolve提供了什么功能呢？

• 磁路法和有限元法结合，保证快速而准确求解；
• 脚本功能：围绕设计目标，多参数目标寻优，找到最优的电机设计方案
• 方案对比和报告功能
